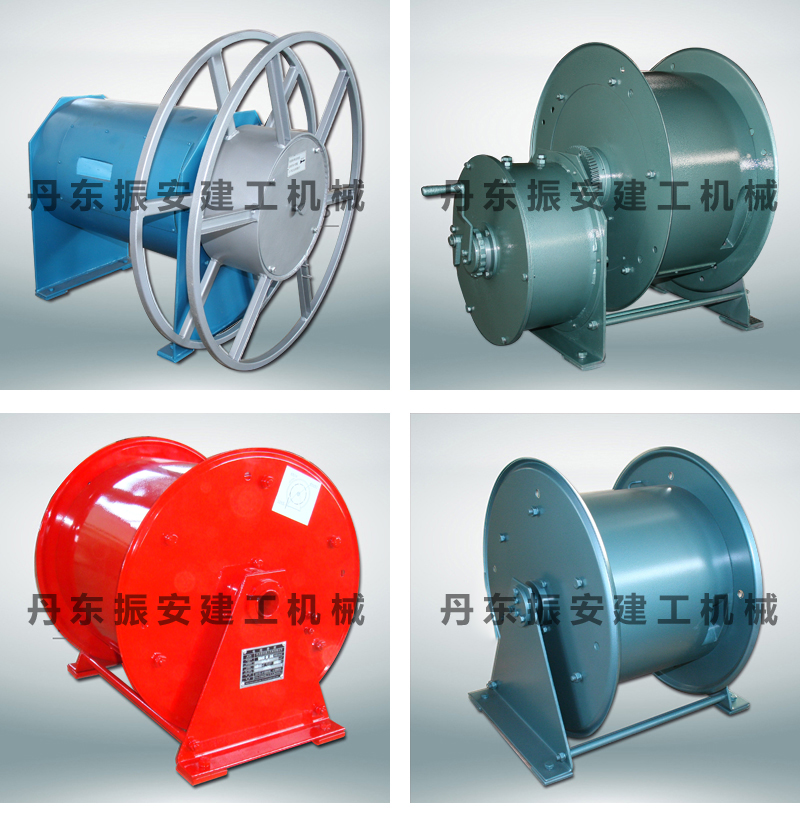

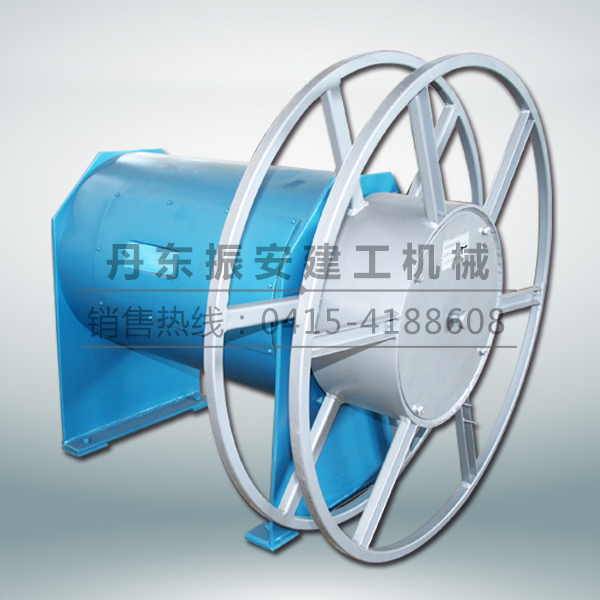

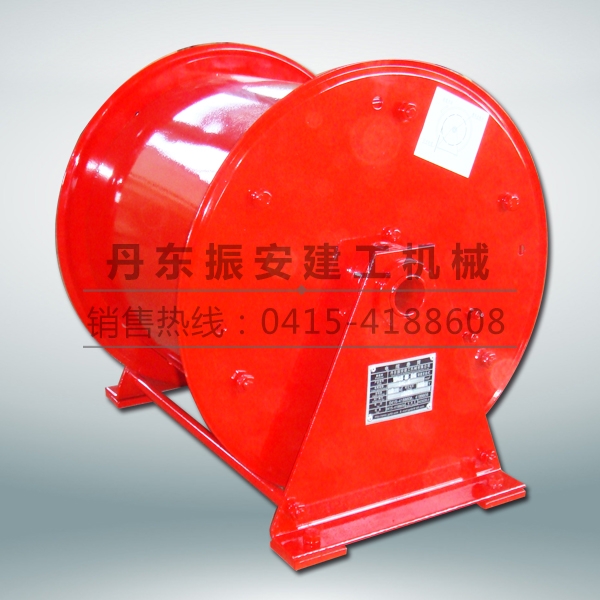

弹簧电缆卷筒

详细介绍

弹簧电缆卷筒

1、结构形式：

由弹簧盒、滑环组、卷盘和安装支架等组成

2、工作原理：

与钢卷尺的工作原理相同，利用弹簧涡卷时蓄积的能量为动力源，变转矩输出。

当设备向远处移动时，在电缆的拖曳下，卷筒被动旋释放电缆同时上紧卷簧而蓄能；当设备向近处移动时，电缆松弛，卷簧放能驱动卷筒主动收缆。

3、卷筒结构：

弹簧式电缆卷筒可要以根据空间要求而选择弹簧盒及滑环组内置（体积小、节省空间）和外置（更换维护方便）

具体尺寸请咨询：T:0415-41886091330495213318904956603、F:0415-4188606，QQ:1181993620、Email:jgdljt@163.com

6、卷筒特性：

结构简单，安装方便，但弹簧寿命有限，不适用于频繁使用的工况。

5、安装工作方式：

①TA系列：垂直向上固定卷取（卷筒固定，垂直方向收放电缆）；

②TB系列：车载水平移动卷取（卷筒移动，水平方向收放电缆）；

③TF系列：固定水平悬空卷取（卷筒固定，水平方向悬空收放电缆）

6、适用范围：

适用于小规格电缆、短行程、端部或中部供电、水平、垂直或悬空卷取的使用工况，可车载水平移动卷取、垂直向上卷取及悬空卷取。通过齿轮增速或卷簧串联可增加卷取长度，也可根据需要，配力矩调整装置，无级调整卷取力矩。如电动平板车、电磁吸盘、液压抓粱、锻压机的换辊小车、钢包车的氩汽管、舞台灯光设备等。

7、型号说明如：TA-25m-D3/K8-I

T：弹力式电缆卷筒

A：卷筒固定，垂直向上卷取

滑环类型及数量：3路动力滑环/8路控制滑环

I-----滑环组内置，II----滑环箱外置

8、设计参数：：

①电缆规格（提供电缆截面、芯数、外径及重量，特别是电缆单位重量必须准确）

②最大扬程（行程）或电缆长度：

③电缆下线位置或卷取方向。
