变频式电缆卷筒缠绕力克服了电缆的自重引起的对索张力和电刷摩擦、滚动轴承轴承摩擦、制动惯性所造成的影响等。通过将电缆卷筒卷绕到卷筒中，难以准确地计算出绕组的力矩。

事实上，在绕组的过程中，由于绕组的转矩的作用，从一个距离的电缆挂起，悬浮电缆的长度的水平投影有关的绕组转矩的大小。在相同绕组转矩下，电缆卷筒安装高度h的大小直接决定了电缆的长度。因此，除了减少绕组转矩需要尽量减少软管卷筒H外的安装高度，从减少电缆的悬挂长度的考虑，而且还应降低电缆鼓的安装高度。当卷筒的安装位置不能降低到由于结构约束的很低水平时，可采用导向滑轮来达到减少电缆悬挂长度的目的。

变频式电缆卷筒具有结构简单，制造方便，通过绕线转矩电缆卷筒始终存在，所以不必设置，以防止电缆从重力和出现从电缆卷筒制动。只要起重空间可以保证一定的行程锤，可以使用卷筒电缆装置。该卷绕装置是由于重量增加的缺点，设备的重量。一般在门式起重机中，塔式起重机在施工中的应用比较普遍。

当绕组装置工作时，绕组转矩由转矩电机提供。转矩电机允许很长一段时间停止和扭转操作，它的很大转矩发生在阻塞或反转。卷缆装置和其他类型一样，当起重运输机械用电缆地面固定点的电缆卷筒（电气接线盒）时，驱动力矩克服电缆卷筒卷绕张力产生并逐渐释放电缆在电缆同时，力矩电机强迫扭转，产生更大的力矩电机样本技术参数的扭矩值。

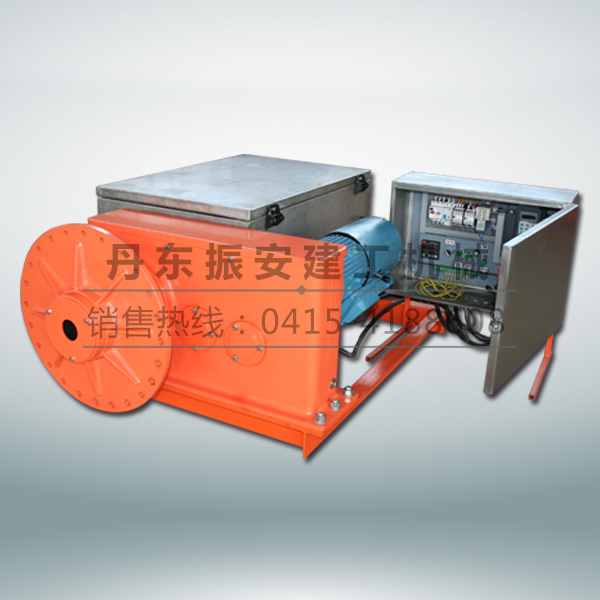

变频式电缆卷筒
