电缆卷筒

1、结构形式及传动方式：

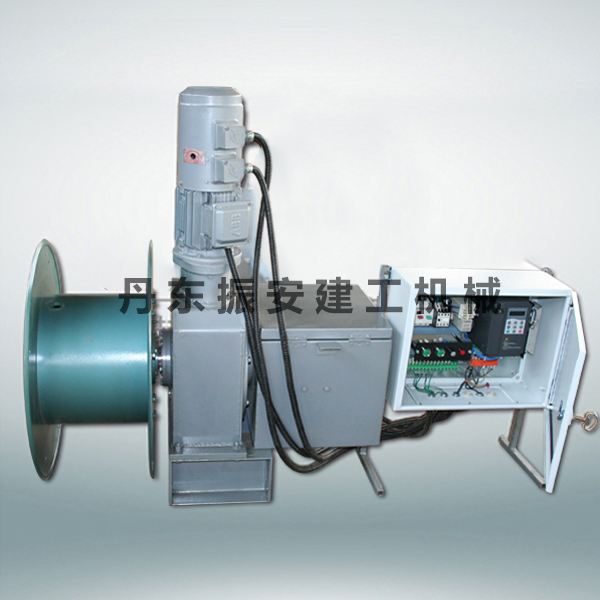

结构形式：卷盘、齿轮减速箱、集电滑环箱、变频电动机、安装底架、导缆架和变频电控箱组成。

传动方式：电动机→齿轮减速箱→卷盘。

2、工作原理：

通过专用的矢量变频器完成对卷筒电动机的转矩的精确控制，利用变频器的开环转矩控制模式，在闭环矢量（有速度传感器矢量控制）下可准确地控制电动机的输出转矩，并通过变频器的张力设定、卷径计算和张力补偿功能，从而保证电缆在任何情况下（空卷、满卷，高速、低速）受力恒定。在此模式下，变频器要配PG卡，电机需安装旋转编码器和失电型电磁制动器。

3、控制方式：

独立于设备的控制系统，只需在设备上电后提供电源即可。根据需要，可选择配置电缆满卷、空卷，电缆过松、过紧，大车运行方向等传感器，一定限度保护电缆，并实现电缆卷筒与大车运行的连锁控制。

4、卷筒特性：

变频电缆卷筒的响应速度快、同步效果好，在大轨道全行程中，保证电缆拉力始终恒定并可随时调整，能最大限度地延长电缆使用寿命，不受电缆规格、卷绕长度、设备运行速度及安装高度等的限制，是移动传输领域的理想产品。

5、应用范围：

特别适用于大电缆、高速度及长行程的应用现场，如大型龙门式起重机、门座式起重机、集装箱起重机、装卸船机、堆取料机、冶金车辆、焦炉车辆等。
