力矩式电缆卷筒

详细介绍

力矩式电缆卷筒

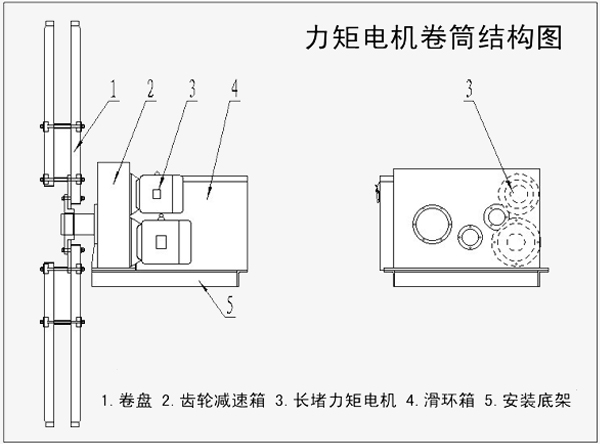

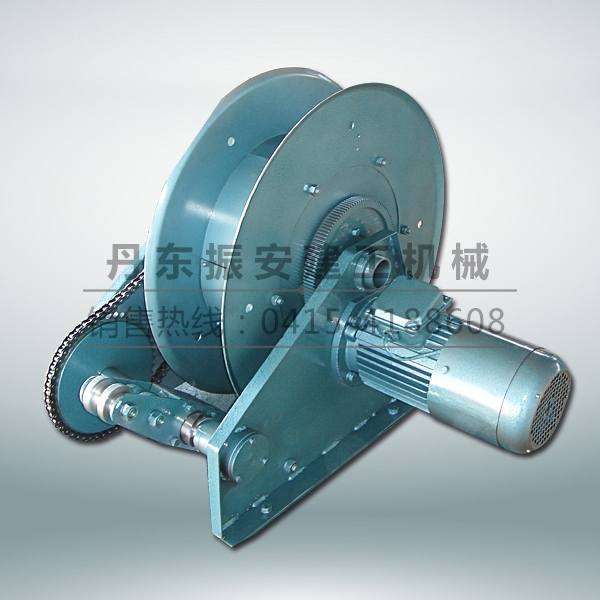

1、结构图


2、结构形式与传动方式：

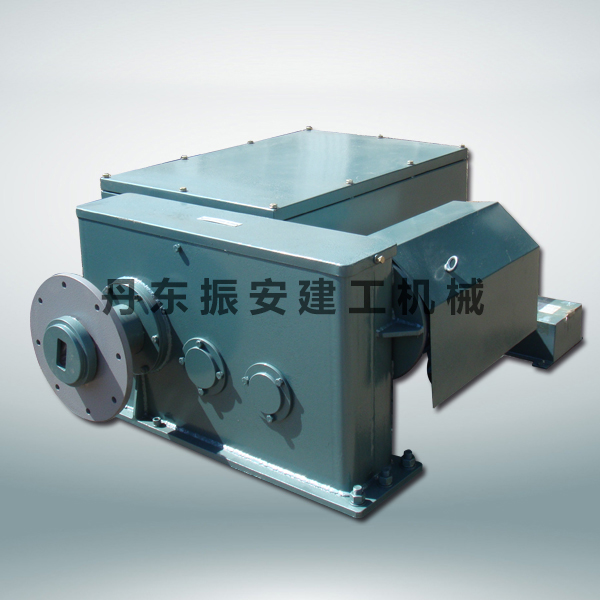

结构形式：卷盘、齿轮减速箱、滑环箱、长堵力矩电机、安装底架、导缆架

传动方式：长堵力矩电动机→齿轮减速箱→卷盘。

3、工作原理：

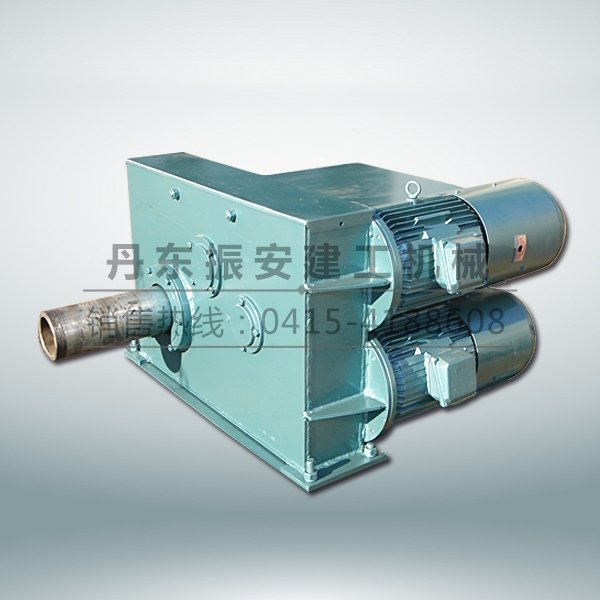

力矩电机软机械特性和宽调速范围且可以长期堵转的伺服特性完全可满足电缆卷筒的转距需要，即：电缆空盘时力矩电机输出高转速、小转矩；电缆满卷时输出低转速、大转矩，根据负载转矩的实际需求，轴向或径向布置1～2台不同转矩的长期堵转力矩电动机。

4、控制方式及卷筒工作全过程：

设备上电后可长期通电（长期堵转）且电源相序不变（始终旋向收缆方向）。

⑴当大车驶向电缆锚位时，卷筒力矩电机得电正转，驱动卷盘主动收缆；

⑵当大车驶离电缆锚位时，卷筒力矩电机得电，在大车的拖拽下，卷盘及力矩电动机被动反转，释放电缆；

⑶当大车停止时，卷筒力矩电机得电，驱动卷盘收紧电缆，力矩电机长期堵转，电缆不下滑；

⑷当大车断电时，力矩电机失电制动，电缆不下滑。

5、卷筒特性：控制方式简单可靠（长期通电），但电动机长期在较高温度下工作，需定期对电动机进行保养维（护更换轴承、高温润滑脂）。

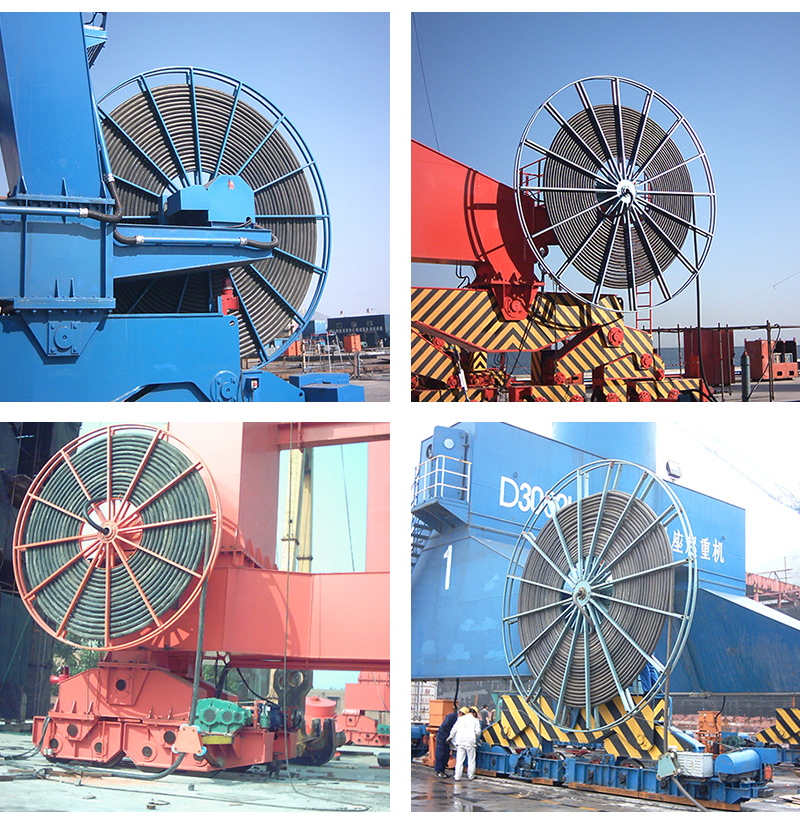

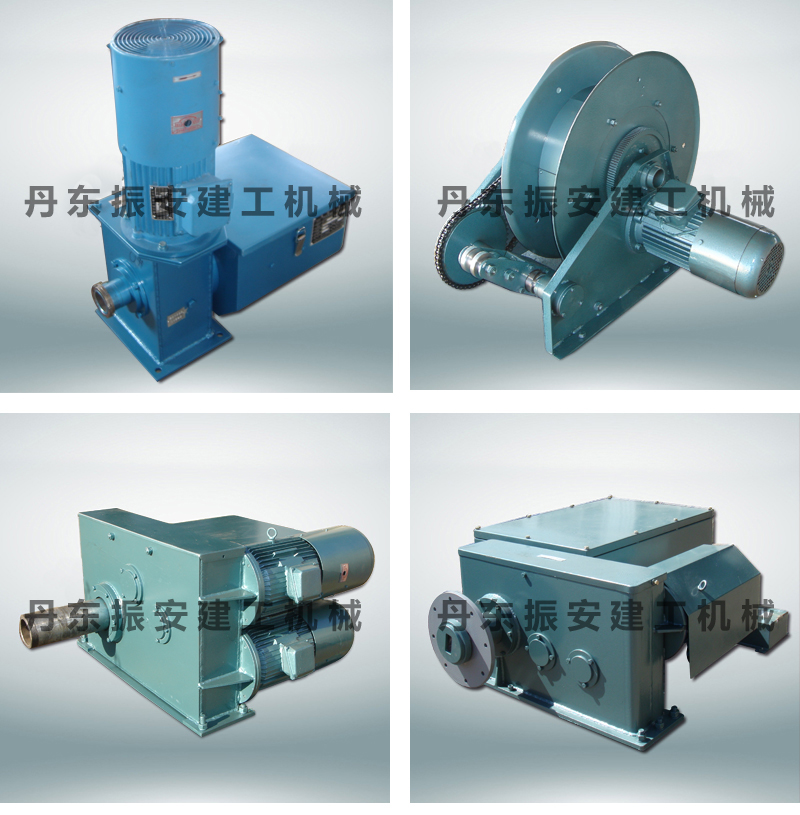

6、适用范围：特别适用于恶劣的环境条件，如炼钢厂、煤矿、散料装卸码头的各种起重机、堆取料机、冶金车辆、焦炉车辆等。

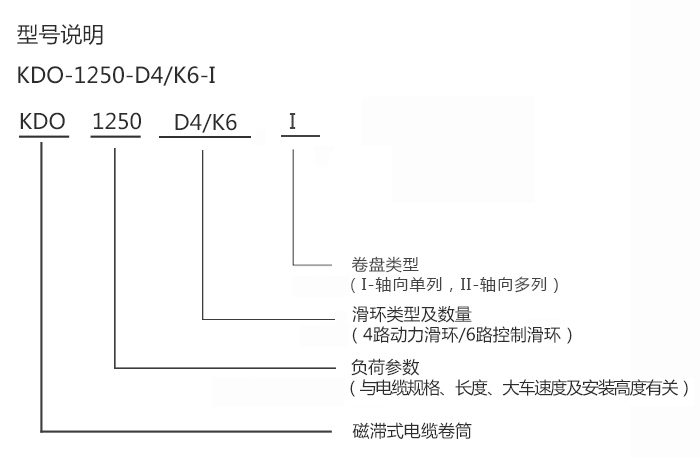

7、型号说明：

力矩式电缆卷筒

8、设计参数：

①电缆规格：

提供输电电压、导体截面及芯数、电缆外径及单位重量，最小弯曲半径及最大承受拉力等；

②电缆长度：

提供电缆实配长度或卷入长度，也可以提供大车轨道长度和电缆出线位置（中部出线或端部出线）；

③设备运行速度：

提供大车最快运行速度；

④安装高度

卷筒安装支架（安装平台）至地面高度，也就是电缆的悬垂高度；

⑤其它（如电缆过检、过紧、卷筒材质、油漆、包装等具体要求）
