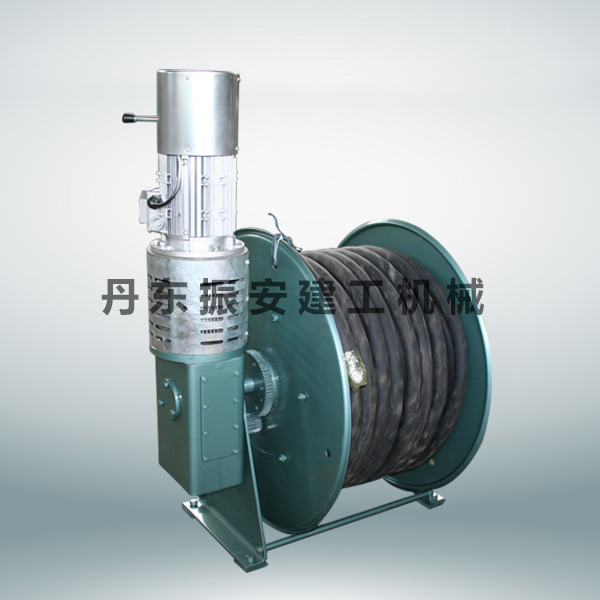

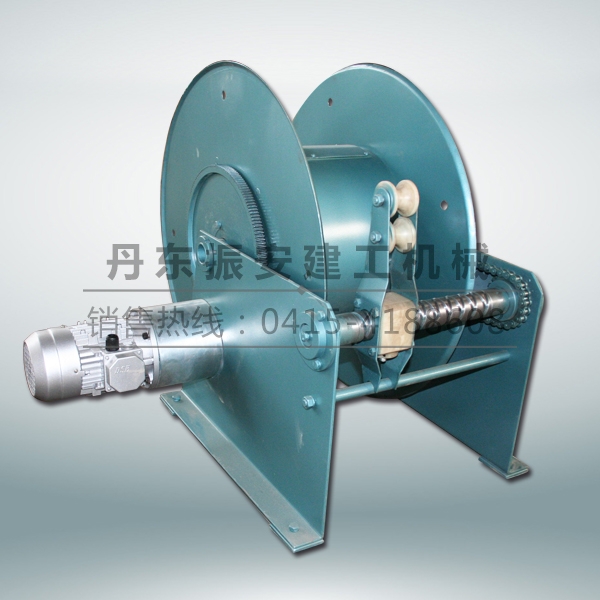

磁滞式垂直电缆卷筒

详细介绍

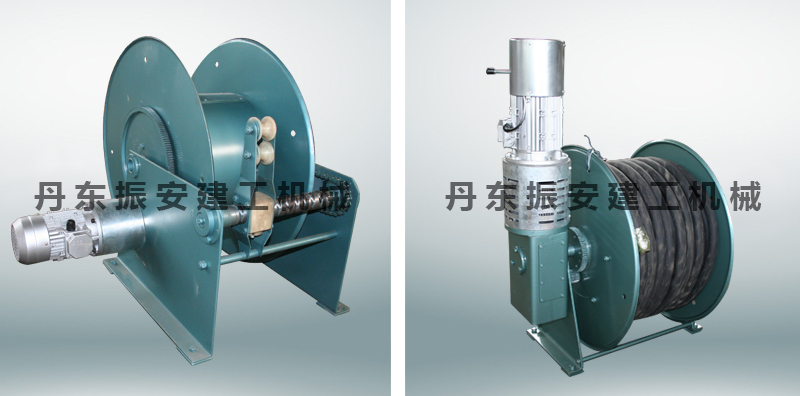

磁滞式垂直电缆卷筒

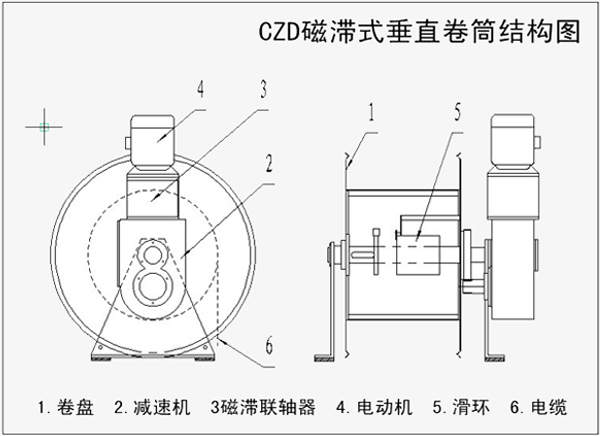

1、结构图


2、结构形式及传动方式：

结构形式：电动机、磁滞联轴器、齿轮减速箱、滑环组及卷盘和支架组成。

传动方式：电动机→磁滞联轴器→减速器→卷筒

3、工作原理：

磁滞联轴器是卷筒的调速机构，由与电动机相连的主动盘（永磁）和与齿轮减速机连的被动盘（永磁）及单向离合器组成，利用永磁材料的矫顽力传导力矩。

当电动机带动主动盘高速旋转时，磁化感应对面的被动盘旋转，恒转矩输出，超载打滑。通过调整磁滞联轴器主、被动磁盘间距，可调卷筒整卷取力矩即电缆拉力。

4、控制方式及卷筒工作全过程：

向上收缆时卷筒电机得电，向下放缆及停止时卷筒电机失电

5、卷筒特性：

卷筒配电动机、磁滞联轴器和齿轮减速，将磁滞调速技术用于垂直卷取的应用工况，与磁耦合调速相比，非接触，无噪声，打滑转距准确、稳定，可调，并且选用贵金属精密导电滑环，使数据传输更加稳定可靠，免维护，体积小巧。

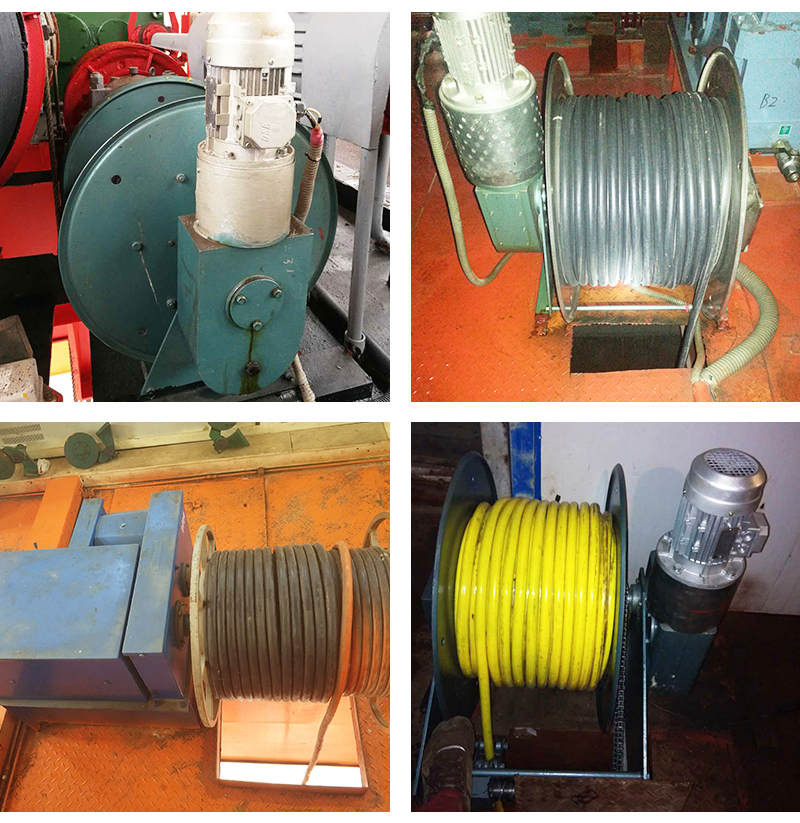

6、卷筒安装方式：

卷筒固定安装在移动设备上部，垂直向上卷取。

7、适用范围：多用于垂直方向收卷电缆的使用工况，如桥门机的电动吊钩、液压夹钳、坝机门机的液压抓梁等。

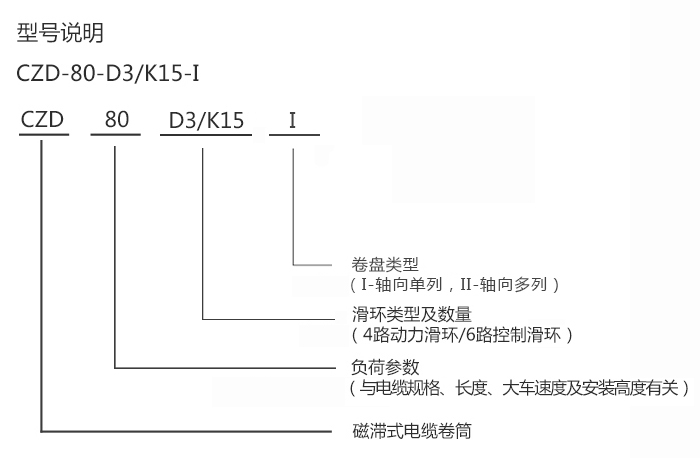

8、型号说明：

磁滞式垂直电缆卷筒

9、设计参数：

①电缆规格（提供电缆截面、芯数、外径及重量，特别是电缆单位重量必须准确）

②最大扬程或电缆的最长悬垂长度：

③起升速度；

④电缆下线位置即卷盘收缆方向。
