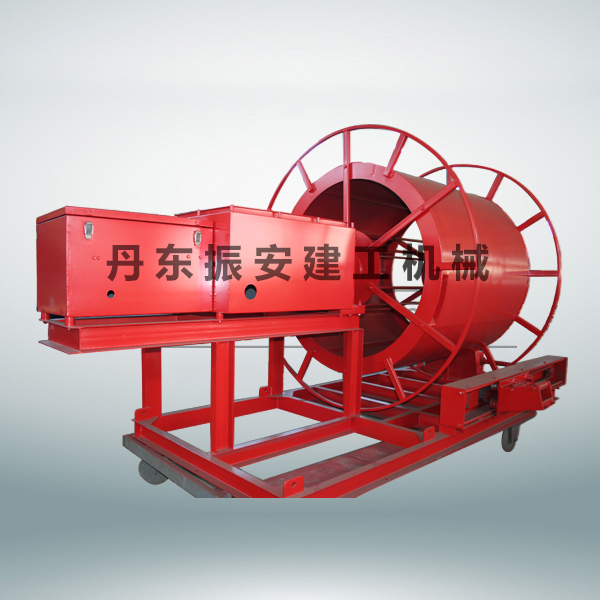

磁滞式动、控、光三合一电缆滚筒式

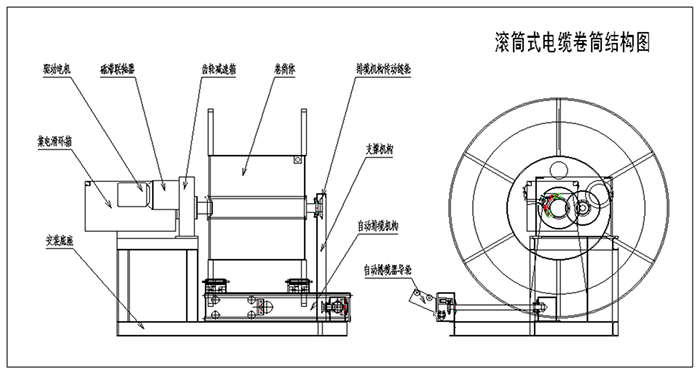

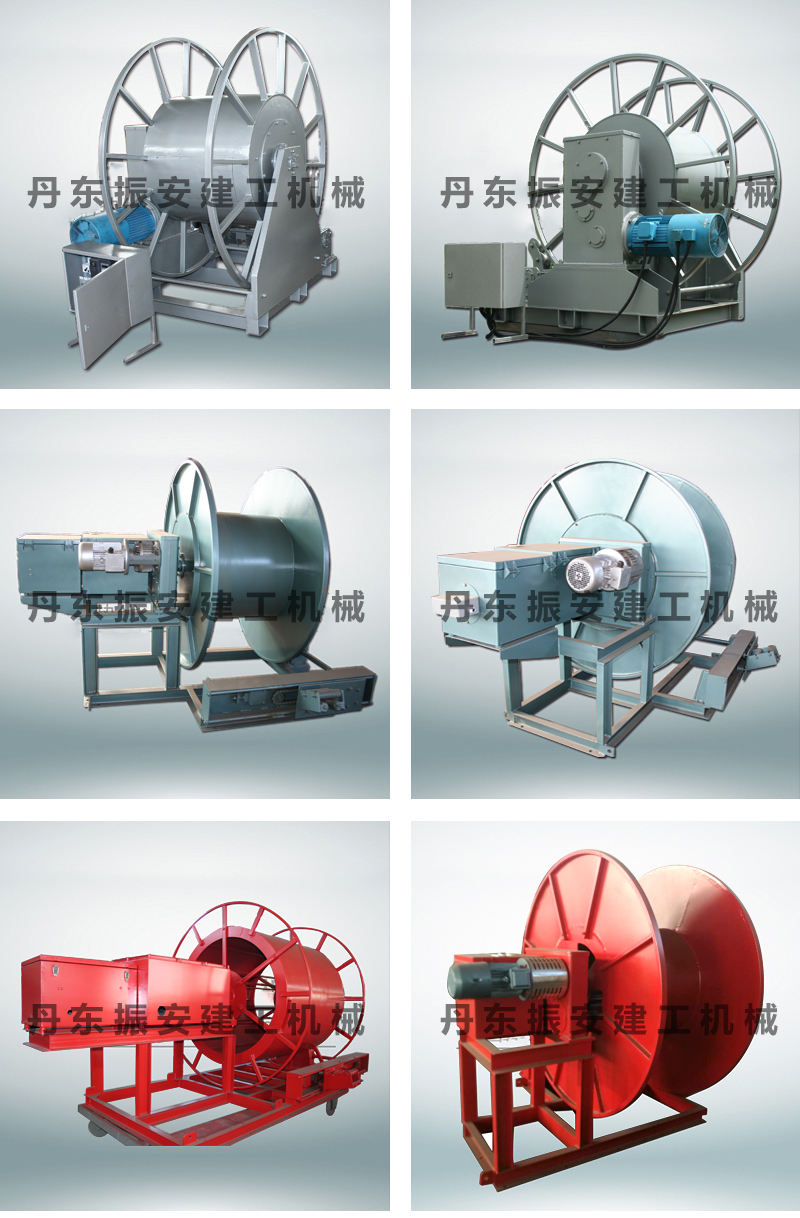

1、结构图：

2、结构形式及传动方式：

结构形式：卷筒体、齿轮减速箱、集电滑环箱、驱动电动机（力矩电机、变频电机或磁滞驱动器）、支撑机构、自动排缆机构及安装底座等组成。

传动方式：电动机→齿轮减速箱→卷筒体。

3、应用范围：

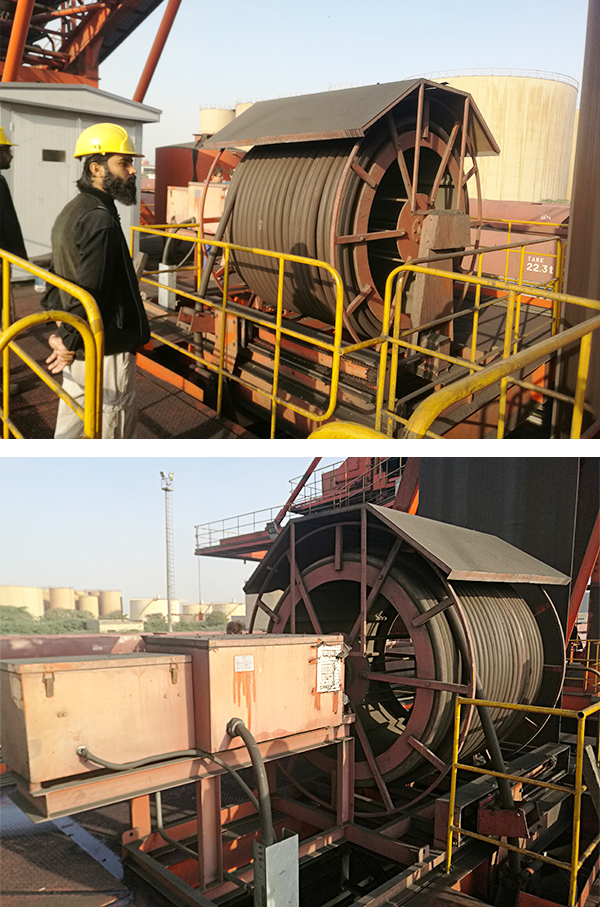

特别适用于大规格电缆、超长行程的应用现场，如大型龙门式起重机、门座式起重机、集装箱起重机、装卸船机、堆取料机、冶金车辆、焦炉车辆等。

4、设计参数

①电缆规格：

提供输电电压、导体截面及芯数、电缆外径及单位重量，最小弯曲半径及最大承受拉力等；

②电缆长度：

提供电缆实配长度或卷入长度，或提供大车轨道长度和电缆出线位置（中部出线or端部出线）；

③设备运行速度：

提供大车最快运行速度；

④安装高度

卷筒安装支架（安装平台）至地面高度，也就是电缆的悬垂高度；

⑤其它（如电缆过检、过紧、卷筒材质、油漆、包装等具体要求）

电缆滚筒式

所属分类：滚筒式卷线器
