门机型磁滞式链传动电缆卷筒

详细介绍

门机型磁滞式链传动电缆卷筒

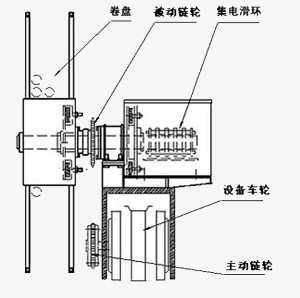

1、结构图

2、结构形式及传动方式：

结构形式：卷筒由主动链轮、传动链条、被动链轮、永磁耦合顺、单向离合器、滑环、卷盘及安装支架组成。

传动方式：设备传动轴→主动链轮→被动链轮→磁滞耦合器→卷盘

3、工作原理：

卷筒不配电动机，通过链传动，将设备传动轴、车轮或减速器输出轴转距引至永磁耦合器。永磁耦合器主要由与被动链轮相连的主动盘（永磁）和与卷盘相连的被动盘及单向离合装置组成，恒转矩输出，超载打滑，力距可调。

4、卷筒特性：

卷筒无电动机及电气控制，打滑转距准确、稳定、可调，卷取长度较大时可加装往复丝杆排缆器。因无法自动换向，所以只适用于端部出线的使用工况。

5、卷筒安装方式：

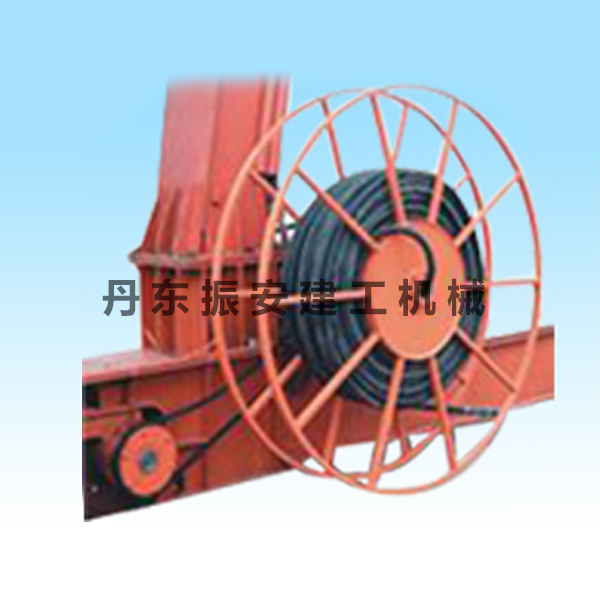

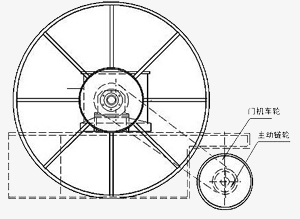

CZQ 平车型磁耦合式电缆卷筒多为吊装，门机型磁耦合式电缆卷筒多为悬臂以保证车辆载物功能。

适用范围：各种电动平车、过跨车、台车等搬运车辆及小型门机

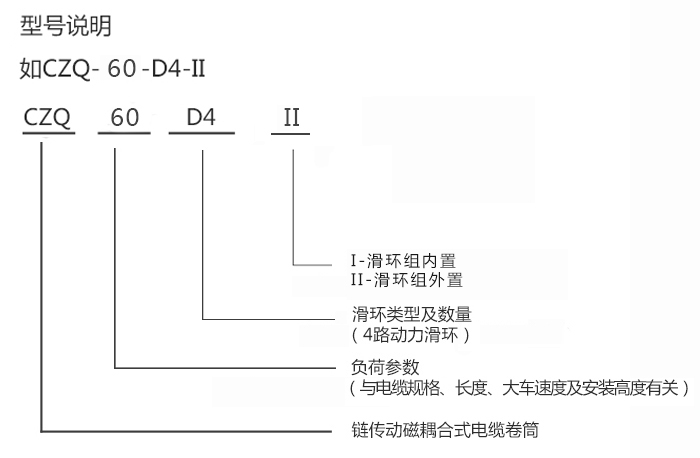

7、型号说明：

8、设计参数：

①电缆规格（电缆截面、芯数、外径）

②电缆长度

③车轮直径（计算传动比）

④车轴直径（配主动链轮）

⑤电缆锚位及卷盘旋向。
